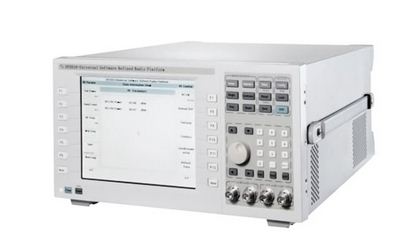

SP2010 Universal Software Defined Radio Platform



주요특징 및 장점

SP2010은 14개의 표준 PXI 버스슬롯을 사용하여, 사용자의 실질적인 요구사항에 맞추어 모듈설정이 가능하고, 2x2 MIMO TDD/FDD 무선통신시스템을 구현 할 수 있다. SP2010은 멀티디스크 DSP를 토대로 하여, 고성능으로 실시간 신호처리를 지원한다. 디자인 프레임 동기를 맞추고, TDD모델(예: TD-SCDMA, TDD-LTE 등)의 상하 실시간 전환이 가능하다. SP2010은 표준 C언어의 Code Composite Studio를 통합 개발환경으로, 우수한 기본 드라이버 API 저장소 및 풍부한 데모루틴을 제공하여, 고객에게 신속한 시스템을 제공한다. SP2010은 1Hz 주파수해상도, 0.5dB의 출력정밀도, 0.01 ppm의 안정도를 갖는 국부 발진기, 40MHz의 IF 주파수대역폭, 매우 낮은 잡음지수의 계측기기 및 모듈 무선주파수를 지원하며, 고 정밀도를 요구하는 광 대역 무선통신 이론 연구실험 및 광 대역 무선통신시스템의 실현을 지원한다. SP2010은 초대형 LCD 디스플레이를 시스템관리자 창으로, 고객에게 편리함과 가시화된 프로필 관리플랫폼을 제공하여, 사용자의 편의를 높이고, 신속한 상태 모니터링을 가능하게 한다. SP2010은 우수한 현장전문 팀을 갖추고 있어, 사용자의 요구에 신속하게 응답하고 사용자의 설계를 보조 지원 할 수 있다.

멀티 디스크 DSP 디지털 신호처리 플랫폼
표준 모듈화 설계, 다양한 옵션 설정
측정기기의 무선주파수 설정
시각화, MMI 시스템 설정관리
표준 C언어 통합 개발 플랫폼
우수한 기본 드라이버, API 함수, 풍부한 DEMO 루틴
기저대역 중파, 무선주파수 매개변수를 소프트웨어가 직접 설정

기술지표
주파수 범위: 700MHz ~ 2700MHz 연속으로 설정 가능
출력범위: -10dBm ~ -120dBm
수신주파수 범위: +35 dBm ~ -65 dBm
중파 샘플링 : 88 MHz ~ 125 MHz , 중파 대역폭 40 MHz, 기본데이터 처리: 최대 30.72 Msps/채널
기준 안정도 : 0.05 ppm/year 이하
기저대역처리 : 3편 3각 DSP (TMS320C6474), 기본주파수 1.2GHz

품목옵션
SP2010의 3가지 옵션은 다음과 같다. 기본설정, 단일채널 설정, 다중채널(2채널) 설정
기본설정 (1B + 2R) : 기본처리장치 + 다중 주파수 프론트엔드, 다중(2채널) 능력을 제공하여, 2x2 MIMO 지원
단일채널 설정(1B + 1R) : 기본처리장치 + 단일채널 주파수 프론트엔드, 단일채널 주파수 능력을 제공하며, MIMO는 지원하지 않음
다중채널(2채널) 설정 (2B + 2R) : 다중처리장치 + 다중주파수 프론트엔드, 독립된 다중채널의 다중채널 능력을 제공하여 완전히 독립된 형태의 2채널 운용이 가능.

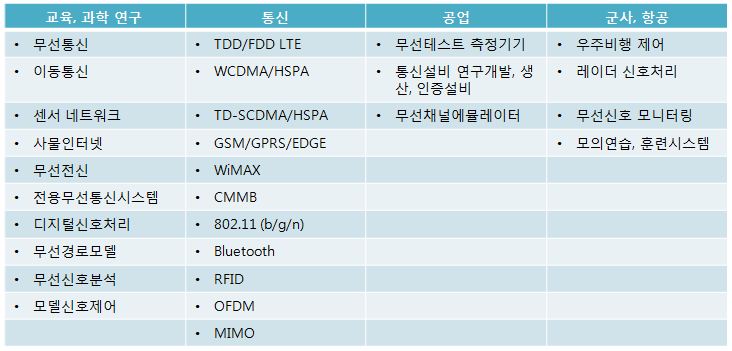

응용분야
교육연구, 통신, 공업, 군사항공의 광범위한 영역에 응용가능하며, 기초적 연구, 프로토 타입 인증, 교육과 훈련, 관련 기술연구, 시스템 기능 실험연구, 소량 산업화, 통신설계 개발, 제조, 시험 인증과정에서의 테스트, 항공, 군사 영역의 임무 실현에 지원 가능하다.

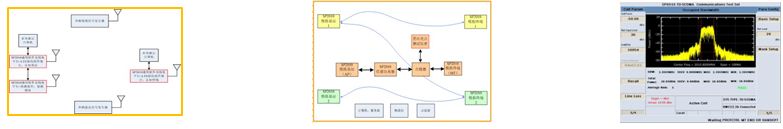

사례

무선감지
TV 주파수 상태를 실시간으로 감지하여 LTE 시스템 사용에 분배

스마트 캠퍼스
SP6010 플랫폼에 LTE, Wi-Fi, 채널시뮬레이션 알고리즘을 더하여, 실내 외 모의 실험시스템 구현기능

멀티안테나 채널에뮬레이터
무선플랫폼 멀티안테나, 고속 데이터 처리가 가능한 LTE 시스템 채널에뮬레이터 등
